法蘭電磁閥法蘭標準有哪些

更新時間：2025-4-15 信息來源：法蘭電磁閥法蘭標準有哪些

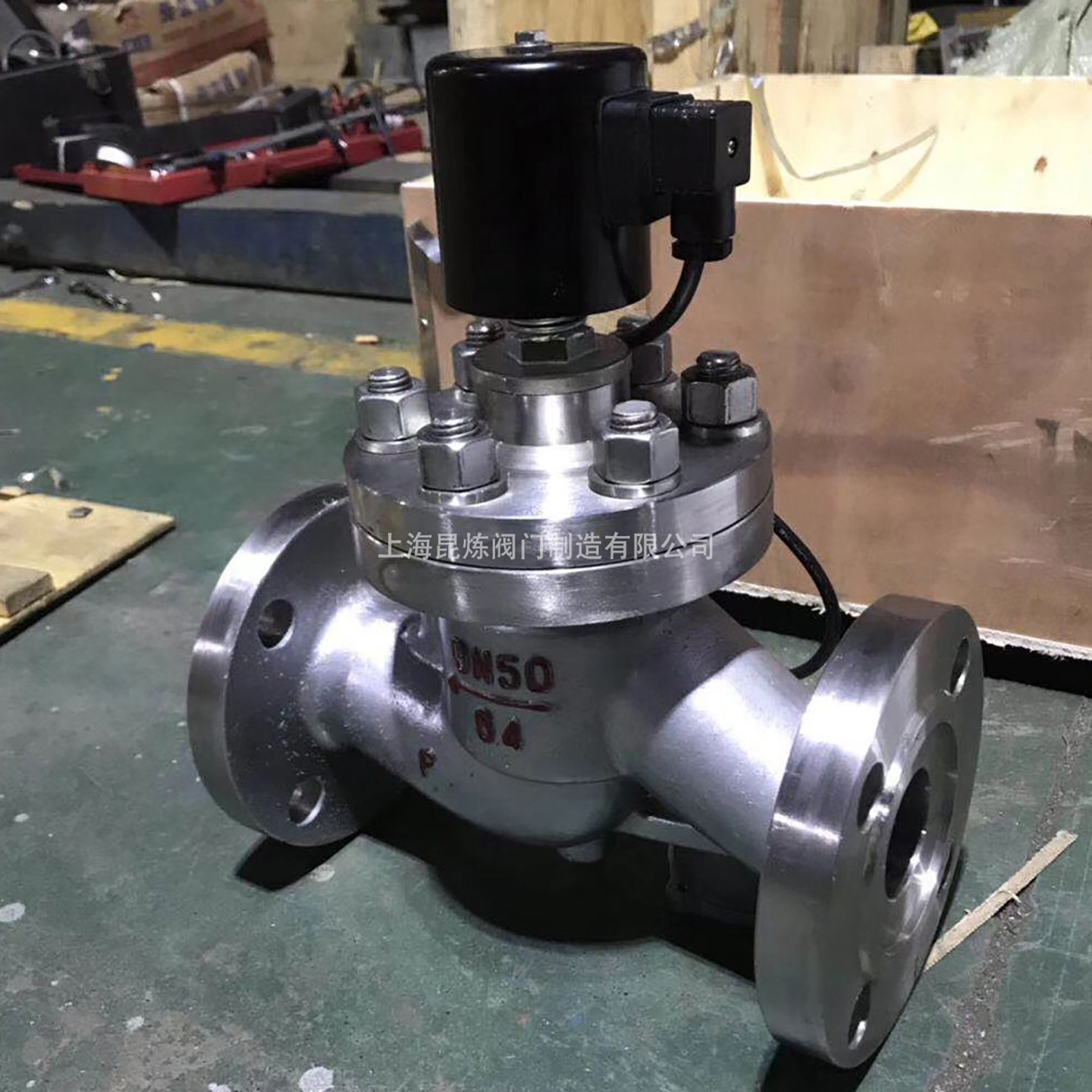

法蘭電磁閥作為工業管道系統中的關鍵控制元件，通過法蘭連接方式實現快速安裝與密封。本文將從國際標準、壓力等級、法蘭類型等維度，解析法蘭電磁閥的技術特點與應用場景。

法蘭電磁閥法蘭標準有哪些- 上海昆煉閥門制造有限公司

法蘭電磁閥、ANSI法蘭、對焊法蘭、PN壓力等級、法蘭密封面- 上海昆煉閥門制造有限公司

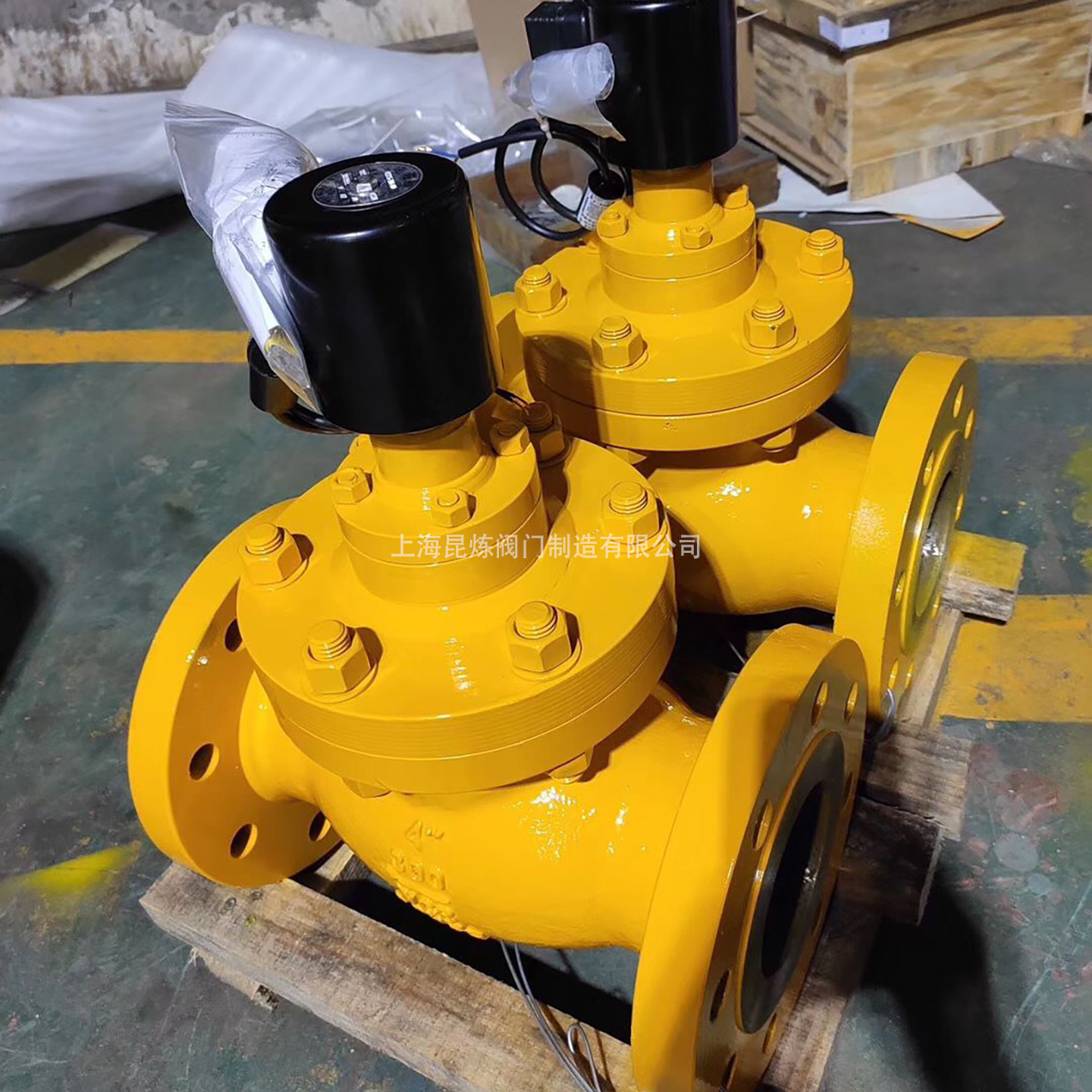

一、法蘭標準體系詳解

標準體系	適用范圍	典型規格
ANSI法蘭	美標體系	Class 150/300/600
DIN法蘭	歐標體系	PN10/16/25/40
JIS法蘭	日標體系	5K/10K/16K
GB法蘭	國標體系	PN1.6/2.5/4.0MPa

注：不同標準法蘭的螺栓孔距、外徑等尺寸存在差異，選型時需注意匹配性

二、法蘭壓力等級對照

Mpa與Class壓力等級換算

2.0Mpa ≈ Class 150
5.0Mpa ≈ Class 300
10.0Mpa ≈ Class 600

選型建議：

低壓系統（≤1.6MPa）選擇PN16/Class 150
中高壓系統（2.5-6.4MPa）選用PN25-6.4/Class 300-600
高壓場景需特殊定制Class 900以上法蘭

三、法蘭結構類型對比

1. 平焊法蘭（Slip-on）

特點：管道插入法蘭后雙面焊接
優勢：成本低，安裝便捷
局限：承壓能力較弱（≤PN16）

2. 對焊法蘭（Weld Neck）

特點：帶頸部的坡口焊接結構
優勢：耐高壓（可達PN100）、抗震動
典型應用：石油化工、高溫高壓管道

3. 松套法蘭（Lap Joint）

特點：法蘭環與短管端可旋轉
優勢：便于管道對中，減少安裝應力
適用場景：頻繁拆卸的檢修管路

四、法蘭密封面形式

1. 突面（RF - Raised Face）

最常用形式，密封面高出法蘭平面2-3mm，配套非金屬墊片

2. 全平面（FF - Flat Face）

整個法蘭面為平面，適用于軟質墊片的低壓工況

3. 環連接面（RTJ - Ring Joint）

帶環形溝槽，配套金屬環墊，用于Class 600以上高壓系統

選型提示：腐蝕性介質建議選用PTFE包覆墊片的突面法蘭

五、常見問題解答（FAQ）

Q1：ANSI法蘭能否與DIN法蘭直接連接？

不能。兩者的螺栓孔距、外徑等尺寸不同，需通過轉換法蘭或過渡接頭實現連接。

Q2：PN16法蘭的實際承壓是多少？

在20℃水溫下承壓1.6MPa，但隨溫度升高需降額使用。

Q3：對焊法蘭的頸部長度如何確定？

根據管道壁厚+3mm計算，具體參照ASME B16.5標準中的"WN"系列尺寸表。

Q4：法蘭泄漏的常見原因有哪些？

螺栓預緊力不均勻（需按十字交叉順序擰緊）
墊片老化或選型不當（如高溫工況誤用橡膠墊片）
法蘭密封面有劃痕（Ra≤3.2μm）

六、維護保養建議

定期檢查：每6個月檢查法蘭螺栓扭矩（推薦值見GB/T 9124）
腐蝕防護：沿海地區建議選用316L不銹鋼法蘭+陰極保護
拆卸規范：
- 先釋放管道壓力
- 使用法蘭分離器避免暴力拆卸

提示：電磁閥線圈的防護等級需與法蘭材質匹配（如IP65級防護）

七、結語

選擇法蘭電磁閥需要綜合考慮標準體系、壓力等級、結構形式三個要素。建議根據實際工況參數（壓力/溫度/介質）選用對焊式ANSI Class 300或PN25 DIN標準法蘭電磁閥，以確保系統穩定運行。
