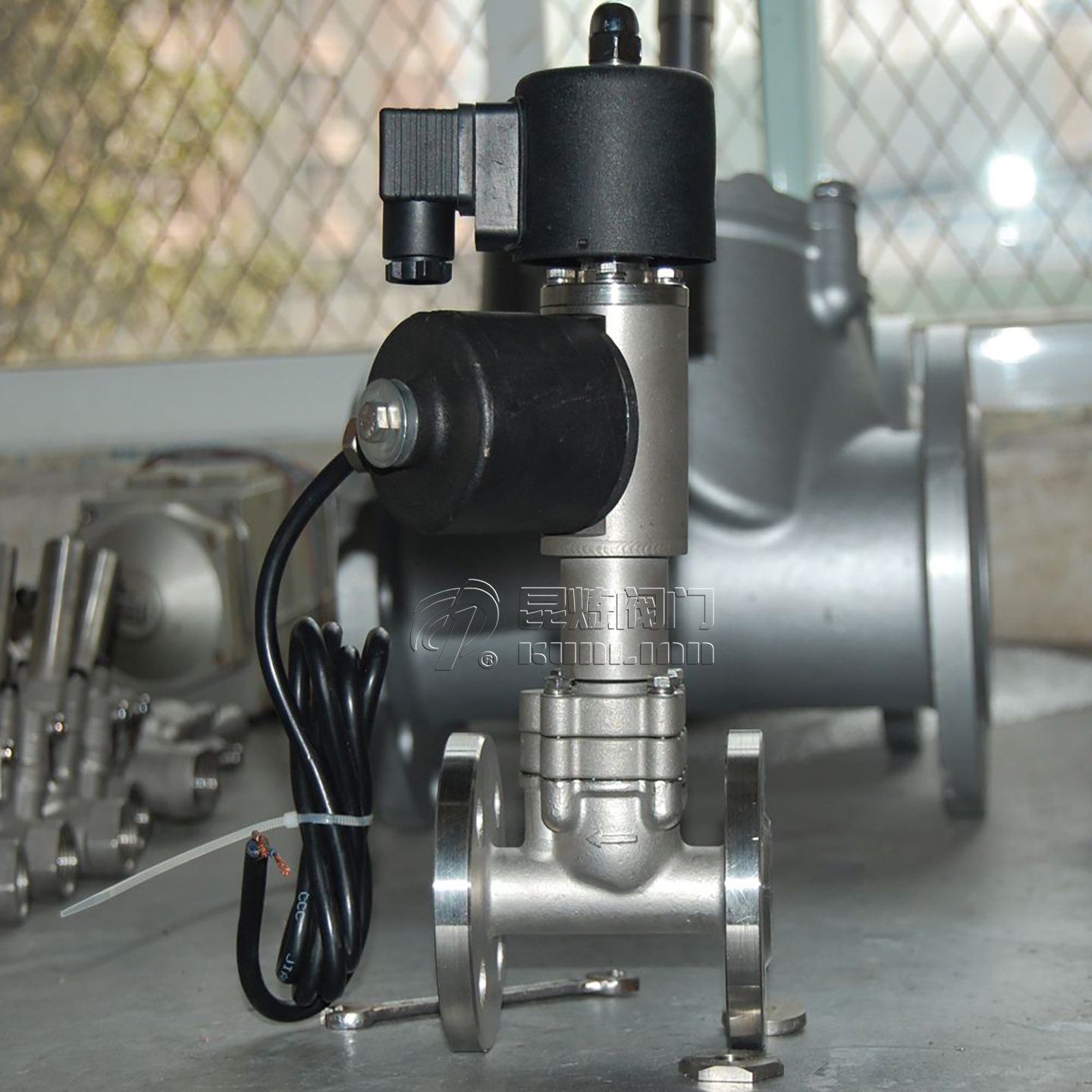

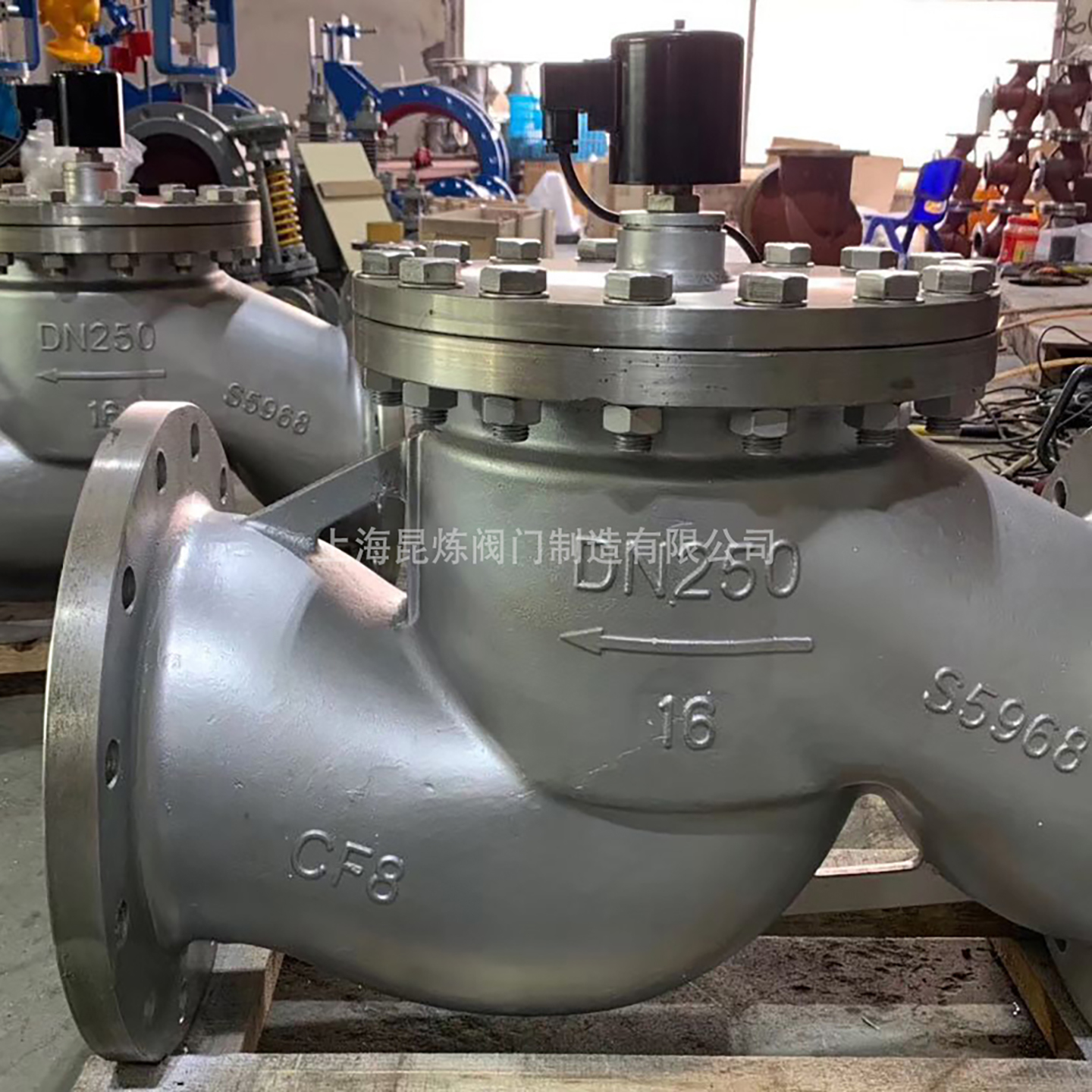

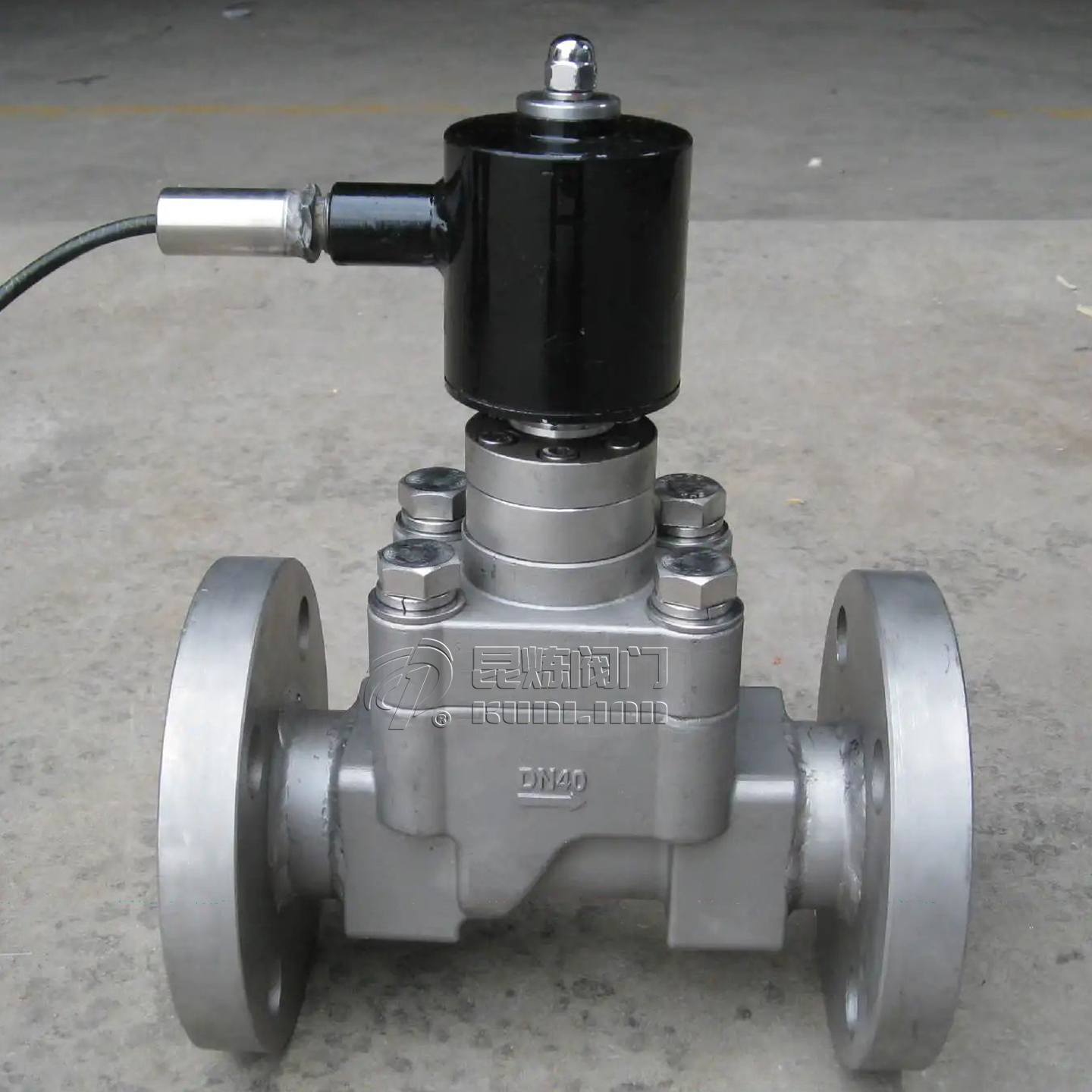

了解雙線圈電磁閥
更新時間：2025-4-9 信息來源：了解雙線圈電磁閥
了解雙線圈電磁閥的節能特性與控制技術
設計優勢
- 零功耗保持：雙穩態設計，工作功耗僅需脈沖信號
- 雙冗余控制：兩組線圈獨立工作，穩定性提升
- 快速切換：開閉動作時間≤15ms（高壓型≤50ms）
- 智能診斷：線圈電流監測實現故障預判
雙線圈結構類型對比
| 結構類型 |
工作模式 |
功耗特性 |
典型應用 |
| 雙穩態型 |
脈沖觸發保持 |
0W保持狀態 |
長期通電場合 |
| 雙繞組型 |
主輔線圈協同 |
啟動30W/保持5W |
節能改造項目 |
| 雙電控型 |
獨立正反向控制 |
雙路獨立供電 |
流量控制 |
電氣控制參數
1. 標準電氣特性
| 參數 |
開啟線圈 |
關閉線圈 |
| 工作電壓 |
DC24V/AC220V±10% |
| 啟動功率 |
30VA |
25VA |
| 保持功率 |
5VA |
4VA |
| 脈沖時間 |
50ms min |
30ms min |
2. 安全互鎖設計
- 電氣互鎖：兩組線圈不能同時得電
- 機械互鎖：閥桿雙重定位結構
- 保護措施：
| 保護類型 |
動作值 |
| 過流保護 |
1.5倍額定電流 |
| 線圈溫升 |
≤65K |
典型控制回路
| 控制方式 |
接線示意圖 |
適用場景 |
| 自保持模式 |
脈沖信號→保持位 |
消防系統 |
| 互鎖模式 |
A線圈/B線圈互鎖 |
安全聯鎖 |
| 比例控制 |
PWM調制控制 |
調節 |
安裝調試規范
1. 電氣安裝要點
- 要求：直流型必須區分正負極
- 絕緣測試：
- 線圈-閥體：≥100MΩ（500VDC）
- 組間絕緣：≥50MΩ
2. 功能測試流程
| 測試項目 |
標準要求 |
| 動作測試 |
測試無卡滯 |
| 保持力測試 |
1.5倍額定壓力不泄漏 |
| 功耗測試 |
保持功率≤標稱值110% |
常見問題解答
Q1：雙線圈同時得電如何處理？
故障排除方案：
- 電路檢測：
- 檢查PLC輸出點隔離度
- 測量線圈端電壓差≥24V
- 機械處理：
| 故障現象 |
處理措施 |
| 閥芯震蕩 |
增加延時繼電器（≥50ms） |
| 線圈過熱 |
加裝互鎖接觸器 |
Q2：如何實現無源保持功能？
技術實現路徑：
Q3：雙線圈電磁閥節能改造方案？
| 改造項目 |
實施方法 |
節能效果 |
| 傳統單線圈閥 |
加裝雙控模塊 |
功耗降低 |
| 連續調節系統 |
改用PWM控制 |
能耗減少 |
選型技術參數表
| 型號 |
通徑 |
壓力范圍 |
線圈配置 |
| DSV-01 |
DN15 |
0-1.0MPa |
24VDC雙穩態 |
| DSV-02 |
DN25 |
0-4.0MPa |
220VAC雙繞組 |
