低溫電磁閥 LNG至超導設備的解決方案
更新時間：2025-4-9 信息來源：低溫電磁閥 LNG至超導設備的解決方案

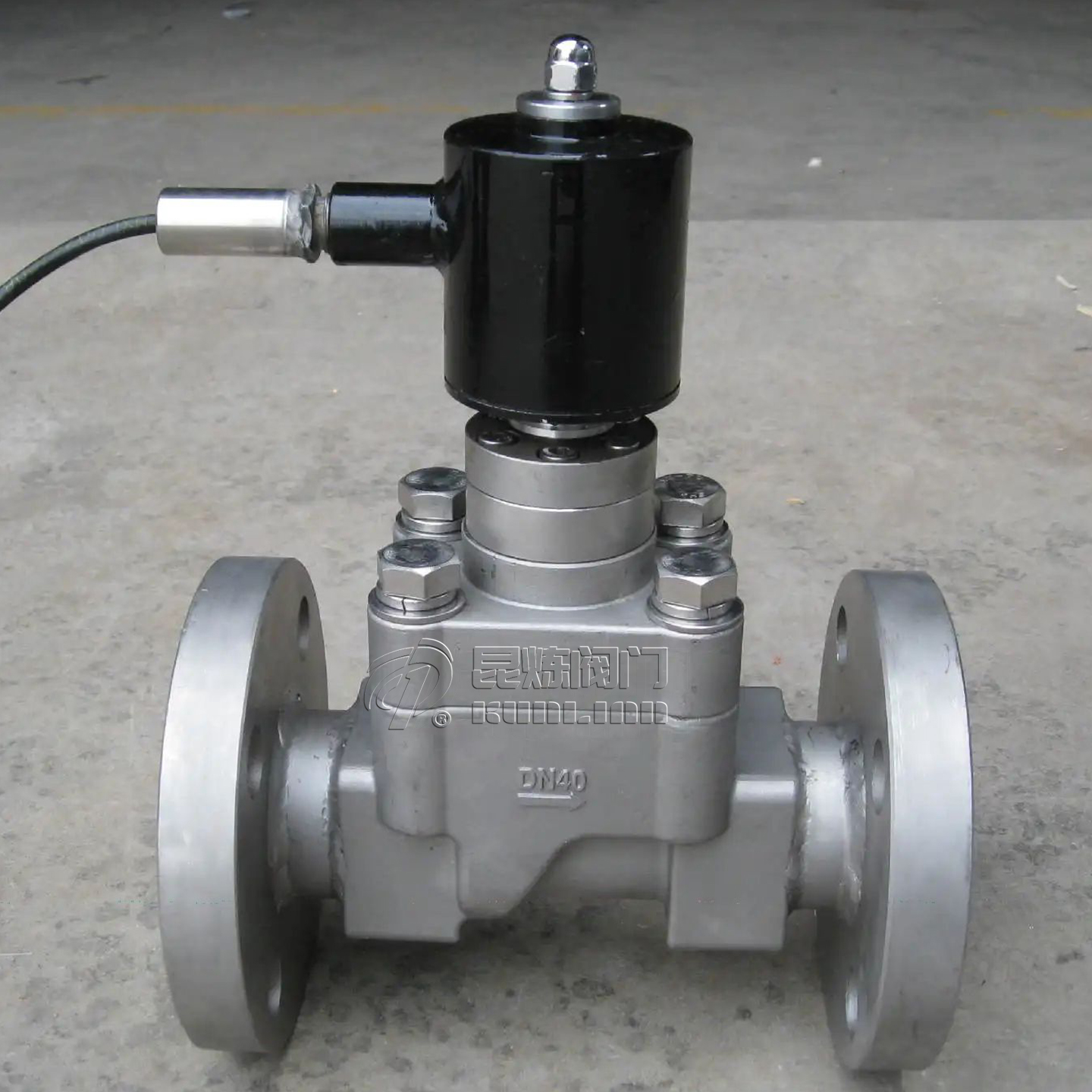

低溫電磁閥是控制液氮、液氧、LNG等低溫介質的設備產品，應用于能源、科研和工業領域。本文了解WCB、304和316不銹鋼在低溫環境下的性能差異，并提供針對不同應用場景的選型建議。
一、閥體材質低溫性能對比
| 材質 |
最低工作溫度 |
適用介質 |
特殊處理要求 |
典型應用 |
| WCB碳鋼 |
-29℃ |
冷凍鹽水、乙二醇溶液 |
低溫沖擊測試 |
常規制冷系統 |
| 304不銹鋼 |
-196℃ |
液氮、液氧 |
深冷處理(-196℃×8h) |
低溫實驗裝置 |
| 316不銹鋼 |
-269℃ |
LNG、液氫 |
低溫穩定化處理 |
LNG加注系統 |
二、應用領域技術要求
1. LNG系統設計
- 絕熱結構：真空多層絕熱(VMLI)設計，確保閥體表面不結霜
- 認證：EN 1473 LNG規范
- 緊急切斷：快速響應，API 607標準
2. 半導體冷卻系統要求
- 高潔凈度：電拋光處理(RA≤0.4μm)
- 無泄漏：金屬波紋管密封(≤1×10⁻⁸Pa·m3/s)
- 防磁干擾：磁屏蔽設計
三、特殊結構特點
1. 低溫設計
- 防冷橋結構：PTFE隔熱墊片阻斷熱傳導
- 預緊力補償：記憶合金彈簧自動調節密封壓力
- 低熱容閥芯：鈦合金材質減少冷量損失
2. 電壓選擇指南
| 電壓類型 |
適用場景 |
防護要求 |
啟動時間 |
| DC24V |
防爆區域/超導設備 |
IP67防護+防爆認證 |
≤50ms |
| AC220V |
常規工業環境 |
加熱除霜裝置 |
≤100ms |
四、常見問題解答
Q1：為什么LNG系統使用316不銹鋼？
原因：
- 抗硫化物應力開裂性能
- 氯離子耐受度比304高
- 低溫韌性好(夏比沖擊功≥100J@-196℃)
Q2：如何處理液氮系統的閥門凍結問題？
解決方案：
- 采用真空絕熱閥體(熱流密度≤0.5W/m2)
- 配置電伴熱系統(功率密度15W/m)
- 定期排放閥腔積液(建議每周一次)
Q3：半導體設備用閥有何特殊要求？
需滿足：
- 顆�？刂疲骸�0.1μm顆粒數<100個/m3
- 出氣率：TML≤0.1%，CVCM≤0.01%
- 材質：SEMI F51標準兼容
五、選型流程
- 確定溫度范圍：
- -29℃～-100℃：304不銹鋼
- <-100℃：316不銹鋼
- 介質特性匹配：
- 氧化性介質：電解拋光處理
- 純介質：鏡面拋光(RA≤0.2μm)
- 安全認證選擇：
- 防爆區域：ATEX/IECEx認證
- 氧服務：ASTM G88兼容
六、維護保養規范
| 維護項目 |
周期（視使用情況而定） |
操作要點 |
| 密封檢查 |
6個月 |
氦檢漏≤1×10⁻⁶mbar·L/s |
| 線圈測試 |
6個月 |
絕緣電阻≥100MΩ |
| 全面檢修 |
12個月 |
需回溫至20℃操作 |
七、典型故障處理
現象：閥門在-150℃卡死
處理步驟：
- 檢查潤滑脂是否低溫固化
- 驗證閥桿直線度(偏差≤0.02mm/m)
- 確認預緊力是否足夠(≥200N)
預防措施：
- 使用低溫專用潤滑脂(適用-200℃)
- 安裝導向軸承減少側向力
- 定期進行低溫循環測試
