當前位置:首頁 > 閥門種類 > 球閥 > 低溫球閥 > 焊接式低溫球閥

DQ61F焊接式低溫球閥

DQ61F焊接式低溫球閥
  • <產品信息>
  • 產品型號:DQ61F
  • 產品口徑:DN15-DN200
  • 壓力等級:1.6-16Mpa
  • 產品材質:不銹鋼
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供焊接式低溫球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    DQ61F焊接式低溫球閥介紹

    DQ61F焊接式低溫球閥分為低溫浮動球和低溫固定球兩類,用于截斷或接通管路中的低溫介質,介質低溫度不得低于-196度。低溫閥門用途:乙烯,液化天然氣等化工裝置上,天然氣儲罐,、石油、化工尾氣分離設備、液氧、液氮、液氬、二氧化碳低溫貯槽及槽車、變壓吸附制氧等。

    DQ61F焊接式低溫球閥結構圖- 上海昆煉閥門制造有限公司

    DQ61F焊接式低溫球閥產品規范

    公稱壓力:1.6-16MPa

    公稱通徑:15mm~200mm

    適用介質:LO2、LN2、LAr、LNG、LC2H4等

    適用溫度:-196~+80℃

    連接方式:對焊、承插焊

    介質流向:由閥門的左側向右流

    DQ61F焊接式低溫球閥主要零部件材料

    閥體、閥蓋、閥桿:不銹鋼

    球體:不銹鋼實心球

    填料:PTFE

    密封圈:PTFE或PCTFE

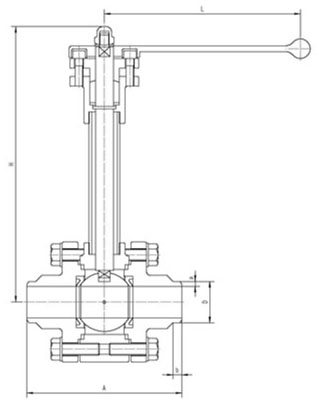

    DQ61F焊接式低溫球閥結構圖與連接尺寸

    產品型號 DQ61F-16P
    通徑DN(mm) 尺寸
    A b D a H L
    15 140 6 18 2 207 140
    20 152 6 25 2.5 239 160
    25 165 6 32 2.5 254 180
    32 178 6 38 3 280 200
    40 190 7 48 3.5 292 200
    50 216 8 57 3.5 322 250
    65 241 10 76 4 354 320
    80 283 10 89 4 375 320
    100 305 12 108 4 420 360
    125 381 12 133 4.5 452 500
    150 403 12 159 4.5 491 700
    200 419 16 219 4.5 544 900
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,焊接式低溫球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • DQ61F-焊接式低溫球閥訂貨注意事項

    獲取DQ61F-焊接式低溫球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    DQ61F-焊接式低溫球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:DQ61F-焊接式低溫球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
