ZSQ、ZQGP氣動活塞快速切斷閥是工業生產中自動化控制的執行單元，它按照調節儀表的信號要求切斷和開啟，也可以單獨切斷和開啟，以符合系統對壓力、溫度、流量和液位等參數的控制要求。該產品具有結構簡單、工作、維修方便的優點，應用于石油、化工、電力、輕紡等行業的自動化控制系統中。

ZSQ、ZQGP氣動活塞快速切斷閥型號、規格

ZSQ、ZQGP氣動活塞快速切斷閥型號編制說明

Z：執行器大類；

S：氣缸活塞式；

Q：切斷閥

-16(25)(40)(64) 公稱壓力類別，16:1.6Mpa；64:64MPa

K：氣開式(常閉型閥門，氣源氣壓增加時閥開啟)

B：氣閉式(常開型閥門，氣源氣壓增加時閥關閉)

G：高溫型

D：低溫型

ZSQ、ZQGP氣動活塞快速切斷閥技術參數與性能指標

注：允許壓差是指按標準氣缸執行機構配制的數據。如用戶需要增大允許壓差，可以通過變換氣缸執行機構或彈簧來符合用戶的需要。

對于DN250-350切斷閥，根據用戶工藝參數設計。

ZSQ、ZQGP氣動活塞快速切斷閥可配附件

大手輪、簡式手輪、電磁閥、行程開關(觸點回訊器)、空氣過濾減壓器、O形密封圈(GB1235-76)。

其主要零件如下：

1、閥體；2、閥座；3、閥芯；4、閥桿；5、閥蓋；6、密封填料；7、支架；8、推桿；9、彈簧；10、活塞；11、手輪；(可配大手輪或簡式手輪)當用戶需要；或者在系統要求不變，不連續生產的場合，當氣動系統失靈或氣源不足時，可以通過手輪機構使切斷閥進入人工切斷與開啟。

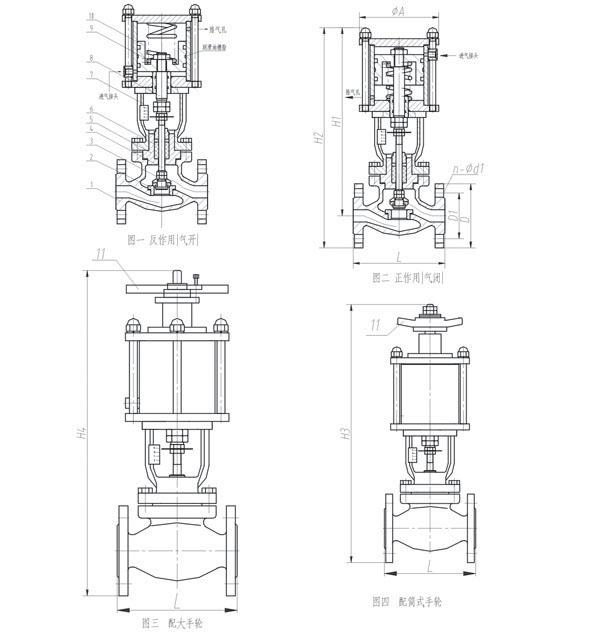

ZSQ型常溫型氣動活塞快速切斷閥外形尺寸PN16(圖一～圖四)

注*PN25、PN40、PN64尺寸L、D、D1見法蘭標準(附錄部分)

高溫型氣動活塞快速切斷閥結構圖、外形尺寸PN16

注*PN25、PN40、PN64尺寸L、D、D1見法蘭標準(附錄部分)

低溫型氣動活塞快速切斷閥結構圖、外形尺寸

ZSQ、ZQGP氣動活塞快速切斷閥連接尺寸及標準

法蘭按(GB/T9113-2000(默認標準)，也可按JB/T79.1-94，JB/T79.2-94，或HG20592～HG20635-97

法蘭密封面型式：PN16為凸面法蘭；PN25為凸面法蘭；PN40、PN64(63)為凹凸面法蘭，閥體為凹面法蘭

法蘭端面距按GB12221-89(其它標準須指明)

焊接連接坡口按：GB12224-89

執行機構氣信號接口：內螺紋M10×1(DN≤100)，內螺紋M16×1.5(DN>100)

閥體法蘭及法蘭端面距離可以按用戶的標準，如ANSI，JIS，DIN等。
