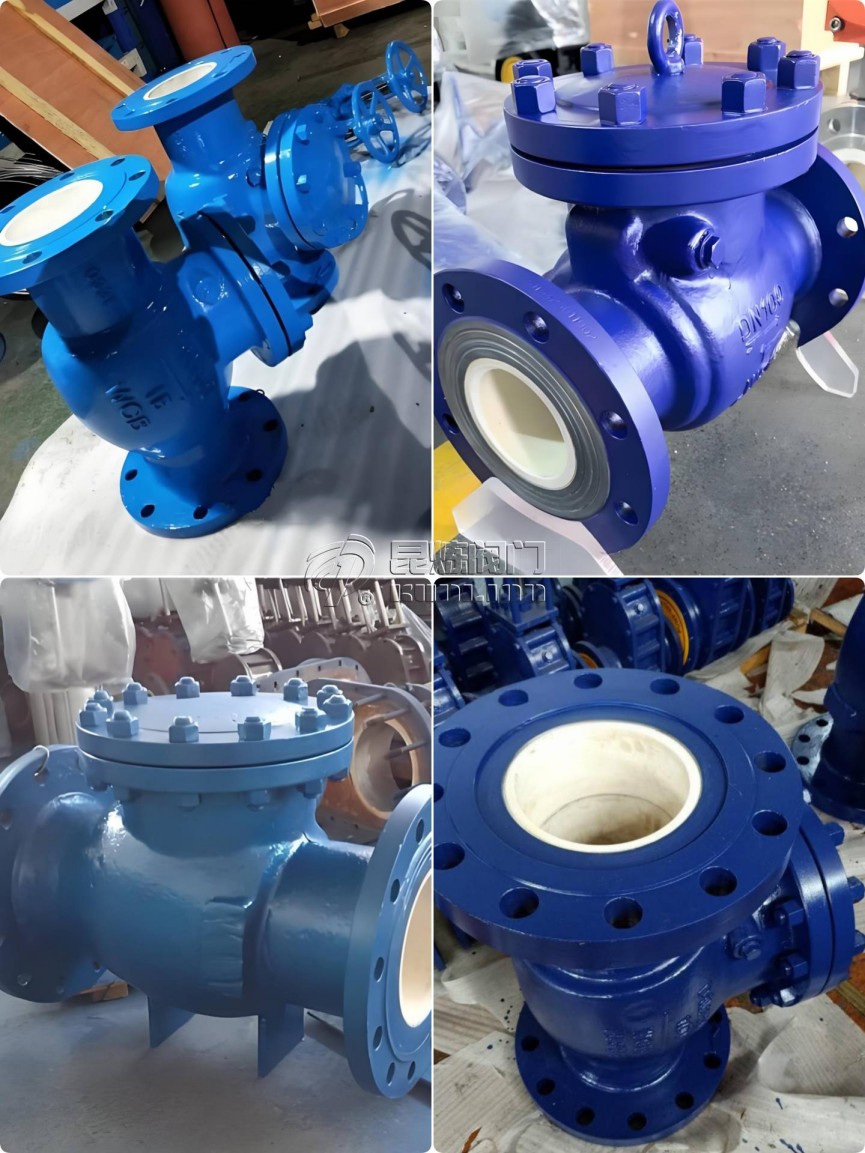

H44TC旋啟式陶瓷止回閥介紹

H44TC旋啟式陶瓷止回閥適用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕性的介質管道上作啟閉之用。公稱壓力1.0MPa，適應溫度≤200℃。與介質接觸的部會均為結構陶瓷材料，其化學穩定性及硬度高。本閥具有較好的耐磨損、耐腐蝕、耐沖蝕性能，隔熱性好、熱膨脹小。

零件明細 Parts Details

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	6	雙頭螺栓	35
2	閥桿	WCB	7	螺母	Q235
3	閥板	WCB	8	墊片	石墨
4	搖臂	WCB	9	閥蓋	WCB
5	墊片	石墨

應用規范 Application Specifications

標準

• 設計與制造：GB/T 12224
• 結構長度：廠標
• 法蘭尺寸：GB/T 9113.1
• 檢驗與試驗：GB/T 9092
• 材料：碳鋼 GB/T 12229、不銹鋼 GB/T 12230
• 標志：GB/T 12220

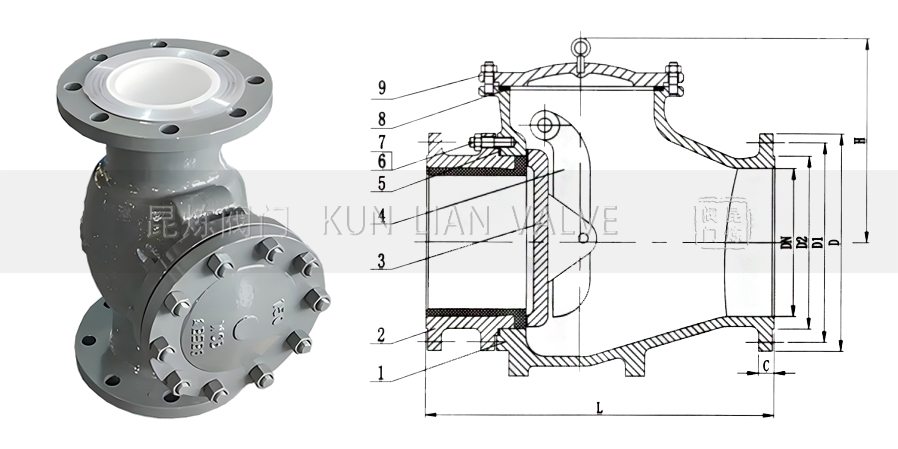

結構圖 Structural Diagram

外形尺寸 External Dimensions

DN	PN(Mpa)	L	D	D1	D2	b	f	H	Z-φd
80	1.0	241	200	160	132	20	3	260	8-φ18
100		292	220	180	156	20	3	270	8-φ18
150		356	285	240	212	22	3	290	8-φ22
200		495	340	295	268	22	3	345	8-φ22
250		622	395	350	320	24	3	412	12-φ22
300		698	445	400	370	26	3	468	12-φ22
350		787	505	460	430	28	4	524	16-φ22
400		900	565	515	482	30	4	600	16-φ26
450		918	615	565	532	32	4	670	20-φ26
500		978	670	620	585	34	4	750	20-φ26

獲取H44TC-旋啟式陶瓷止回閥報價或訂購產品時請?zhí)峁┮韵聟��?

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

H44TC-旋啟式陶瓷止回閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
