一、結構與工作原理

1. 雙閘板流體控制機制

雙閘板陶瓷閘閥采用兩塊平行布置的陶瓷閘板，通過同步齒輪機構實現聯動。當閥門開啟時，兩塊閘板分別向兩側移動，形成暢通的流道；關閉時則同時向中間靠攏，形成雙重密封。

2. 陶瓷材料技術

雙閘板陶瓷閘閥采用氧化鋁或氧化鋯等高硬度陶瓷材料，通過陶瓷涂層技術，進一步提升表面光潔度和耐磨性。

3. 扭矩優化設計

雙閘板結構通過楔形頂心實現自動對中，配合同步齒輪系統，操作扭矩比傳統閘閥降低。

二、性能指標與測試標準

1. 壓力與溫度適應性

標準型雙閘板陶瓷閘閥工作壓力為1.0MPa，特殊設計可達PN40高壓。溫度適應范圍從-40℃至600℃。

2. 介質兼容性測試

通過流體動力學模擬和實際測試，雙閘板陶瓷閘閥可處理強腐蝕性介質、高硬度顆粒和高粘度的漿液。

3. 抗震性能

API 6FA標準

三、行業應用實踐

1. 化工行業防腐解決方案

化工廠硫酸處理系統中，雙閘板陶瓷閘閥長時間運行，維護成本降低。

2. 電力行業干灰控制

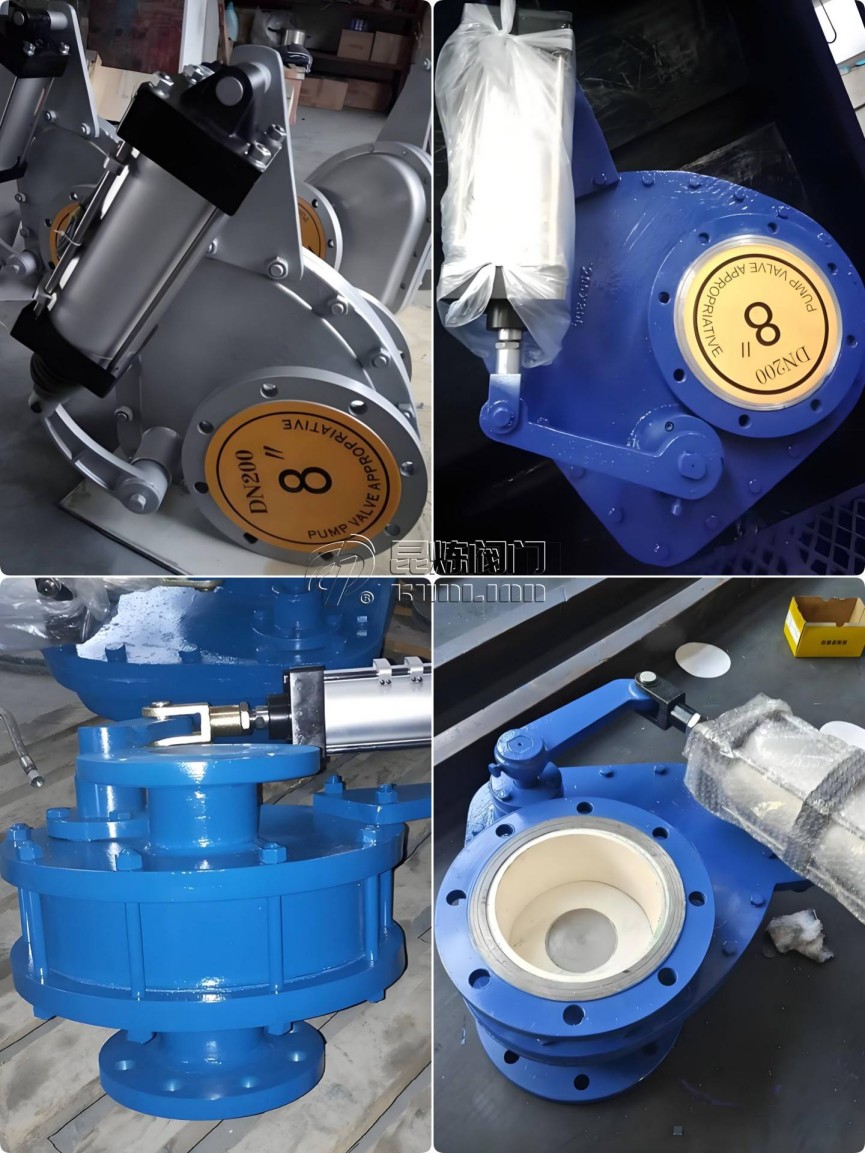

Z644TC-16C DN125型號用于電廠干灰系統設計，作為倉泵出料閥使用時，壽命比傳統閥門延長。

3. 食品衛生應用

食品級陶瓷閥門表面光滑，可CIP/SIP在線清洗滅菌。

四、安裝維護規范

1. 安裝技術要求

• 閥桿垂直度偏差應<1°，水平安裝時傾斜角度≤15°
• 法蘭連接需使用專用墊片，螺栓按十字順序逐步緊固
• 氣動執行機構需配置0.4-0.8MPa穩定氣源

2. 維護保養要點

• 每500次動作后檢查陶瓷密封面磨損情況
• 每季度潤滑導向部件，使用專用高溫潤滑脂
• 每年進行壓力測試，驗證密封性能

3. 故障診斷指南
